ユニティちゃんモデルをベースに作ったモデルをRenderTextureにキャプチャした時にほっぺたが黒ずむ問題の解決法

Twitterで最近作っているゲームの進捗を上げているのですが、

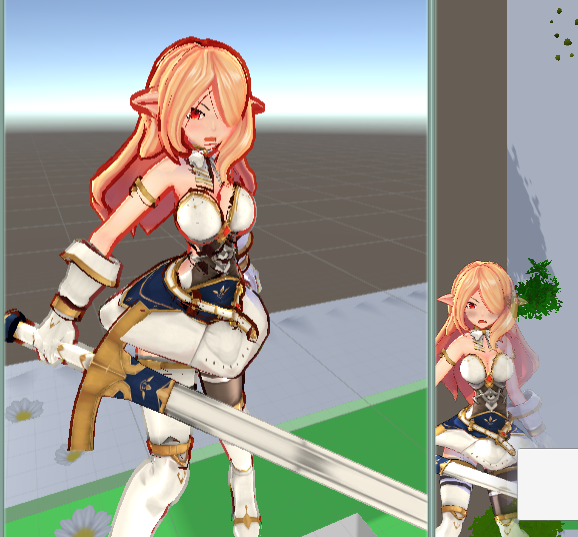

購入したアセットの女騎士モデルのほっぺたが黒ずんでしまっていました
f:id:ScreenPocket:20191008233634p:plain
右下がキャプチャ画像

こちらのモデルはユニティちゃんモデルをベースに作られているようなので、
解決法がブログに書けそうかなーと思いましたので記載します。

結論から書くと、頬の赤らみのアルファ値がRenderTextureに書き込まれてしまって、背景の色と合成されているので、赤らみ側のアルファ値を除去します。

  1. 新しい「ほっぺた用のシェーダ」を追加する
  2. 元の「ほっぺた用シェーダ」は「Unlit/Transparent」なのでbuiltInShaderをユニティ公式からDLしてUnlit-Alpha.shaderの内部を「自分が追加したほっぺた用シェーダ」にコピーする
  3. ブレンド係数の末尾に、Zero Oneを追加(描画元のアルファ値を0にし、描画済みのアルファ値を尊重するように)する

ということでコードは下記

Shader "ScreenPocket/3D/Character/Cheek"
{
	Properties{
		_MainTex("Base (RGB) Trans (A)", 2D) = "white" {}
	}

		SubShader{
			Tags {"Queue" = "Transparent" "IgnoreProjector" = "True" "RenderType" = "Transparent"}
			LOD 100

			ZWrite Off
//////////////////////////////////////////////////////////↓ここ!
			Blend SrcAlpha OneMinusSrcAlpha, Zero One

			Pass {
				CGPROGRAM
					#pragma vertex vert
					#pragma fragment frag
					#pragma target 2.0
					#pragma multi_compile_fog

					#include "UnityCG.cginc"

					struct appdata_t {
						float4 vertex : POSITION;
						float2 texcoord : TEXCOORD0;
						UNITY_VERTEX_INPUT_INSTANCE_ID
					};

					struct v2f {
						float4 vertex : SV_POSITION;
						float2 texcoord : TEXCOORD0;
						UNITY_FOG_COORDS(1)
						UNITY_VERTEX_OUTPUT_STEREO
					};

					sampler2D _MainTex;
					float4 _MainTex_ST;

					v2f vert(appdata_t v)
					{
						v2f o;
						UNITY_SETUP_INSTANCE_ID(v);
						UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);
						o.vertex = UnityObjectToClipPos(v.vertex);
						o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
						UNITY_TRANSFER_FOG(o,o.vertex);
						return o;
					}

					fixed4 frag(v2f i) : SV_Target
					{
						fixed4 col = tex2D(_MainTex, i.texcoord);
						UNITY_APPLY_FOG(i.fogCoord, col);
						return col;
					}
				ENDCG
			}
	}

}

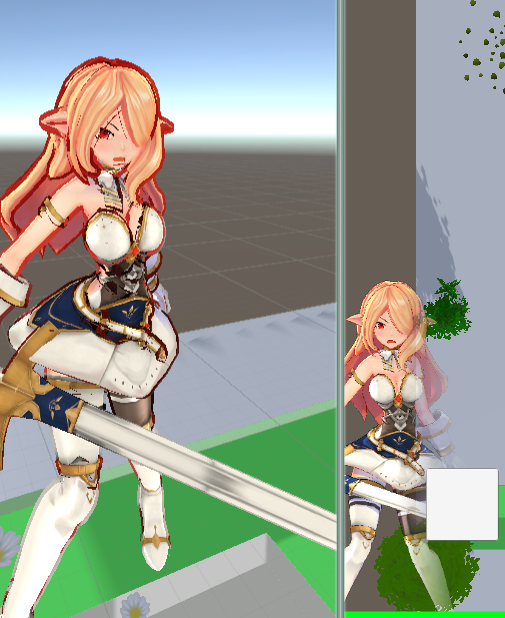

f:id:ScreenPocket:20191008234353p:plain
という事で、解決しました。

1枚のRawImageをRGBで3枚に分割して加算合成するジオメトリシェーダ

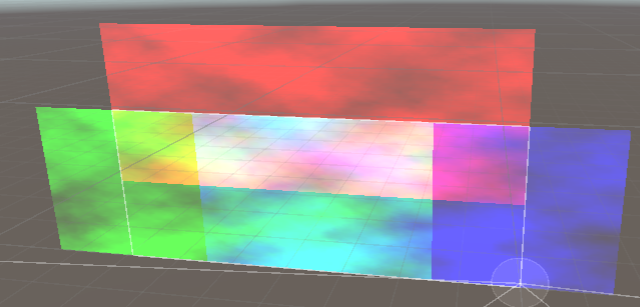

f:id:ScreenPocket:20181220004037p:plain
舌の根も乾かないうちにジオメトリシェーダを書いたので記事にしておきます

Shader "UI/Default(Geometry) RGB Divide"
{
    Properties
    {
        [PerRendererData] _MainTex ("Sprite Texture", 2D) = "white" {}
        _Color ("Tint", Color) = (1,1,1,1)

        _StencilComp ("Stencil Comparison", Float) = 8
        _Stencil ("Stencil ID", Float) = 0
        _StencilOp ("Stencil Operation", Float) = 0
        _StencilWriteMask ("Stencil Write Mask", Float) = 255
        _StencilReadMask ("Stencil Read Mask", Float) = 255

        _ColorMask ("Color Mask", Float) = 15
		_Distance("Distance", Float) = 0

        [Toggle(UNITY_UI_ALPHACLIP)] _UseUIAlphaClip ("Use Alpha Clip", Float) = 0
    }

    SubShader
    {
        Tags
        {
            "Queue"="Transparent"
            "IgnoreProjector"="True"
            "RenderType"="Transparent"
            "PreviewType"="Plane"
            "CanUseSpriteAtlas"="True"
        }

        Stencil
        {
            Ref [_Stencil]
            Comp [_StencilComp]
            Pass [_StencilOp]
            ReadMask [_StencilReadMask]
            WriteMask [_StencilWriteMask]
        }

        Cull Off
        Lighting Off
        ZWrite Off
        ZTest Always
        Blend One One
        ColorMask [_ColorMask]

        Pass
        {
            Name "Default"
        CGPROGRAM
            #pragma vertex vert
			#pragma geometry geom
            #pragma fragment frag
            #pragma target 5.0

            #include "UnityCG.cginc"
            #include "UnityUI.cginc"

            #pragma multi_compile __ UNITY_UI_CLIP_RECT
            #pragma multi_compile __ UNITY_UI_ALPHACLIP

            struct appdata_t
            {
                float4 vertex   : POSITION;
                float4 color    : COLOR;
                float2 texcoord : TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct g2f
            {
                float4 vertex   : SV_POSITION;
                fixed4 color    : COLOR;
                float2 texcoord  : TEXCOORD0;
                float4 worldPosition : TEXCOORD1;
                UNITY_VERTEX_OUTPUT_STEREO
            };

            sampler2D _MainTex;
            fixed4 _Color;
            fixed4 _TextureSampleAdd;
            float4 _ClipRect;
            float4 _MainTex_ST;
			float _Distance;

			//Geometryシェーダで処理するので何もしない
			appdata_t vert(appdata_t v)
            {
				return v;
            }

			[maxvertexcount(9)]
			void geom(triangle appdata_t input[3], inout TriangleStream<g2f> outStream)
			{
				float2 offsets[3] = { float2(0,1),float2(1,0),float2(-1,0) };//ずらす方向ベクトル
				float4 colors[3] = { float4(1,0,0,1),float4(0,1,0,1),float4(0,0,1,1) };

				[unroll]
				for (int i = 0; i < 3; i++)
				{
					[unroll]
					for (int j = 0; j < 3; j++)
					{
						appdata_t v = input[j];

						g2f o;
						UNITY_SETUP_INSTANCE_ID(v);
						UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(OUT);
						o.worldPosition = v.vertex;

						o.worldPosition.xy += offsets[i] * _Distance;

						o.vertex = UnityObjectToClipPos(o.worldPosition);
						o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
						o.color = v.color * _Color * colors[i];
						outStream.Append(o);
					}
					outStream.RestartStrip();
				}
			}

            fixed4 frag(g2f IN) : SV_Target
            {
                half4 color = (tex2D(_MainTex, IN.texcoord) + _TextureSampleAdd) * IN.color;

                #ifdef UNITY_UI_CLIP_RECT
                color.a *= UnityGet2DClipping(IN.worldPosition.xy, _ClipRect);
                #endif

                #ifdef UNITY_UI_ALPHACLIP
                clip (color.a - 0.001);
                #endif

                return color;
            }
        ENDCG
        }
    }
}

_Distanceをいじると、ずらし幅を調整できます。
本当にやりたい事はこれじゃないんだけども、意外とあっさりできたので記事化…!

UI用のジオメトリシェーダを書く時のプレーンなシェーダメモ

ちょっとジオメトリシェーダを触りたかったので、UI/Defaultにそのままジオメトリシェーダを噛ましたシェーダをメモがてら貼り付けておきます

Shader "UI/Default(Geometry)"
{
    Properties
    {
        [PerRendererData] _MainTex ("Sprite Texture", 2D) = "white" {}
        _Color ("Tint", Color) = (1,1,1,1)

        _StencilComp ("Stencil Comparison", Float) = 8
        _Stencil ("Stencil ID", Float) = 0
        _StencilOp ("Stencil Operation", Float) = 0
        _StencilWriteMask ("Stencil Write Mask", Float) = 255
        _StencilReadMask ("Stencil Read Mask", Float) = 255

        _ColorMask ("Color Mask", Float) = 15

        [Toggle(UNITY_UI_ALPHACLIP)] _UseUIAlphaClip ("Use Alpha Clip", Float) = 0
    }

    SubShader
    {
        Tags
        {
            "Queue"="Transparent"
            "IgnoreProjector"="True"
            "RenderType"="Transparent"
            "PreviewType"="Plane"
            "CanUseSpriteAtlas"="True"
        }

        Stencil
        {
            Ref [_Stencil]
            Comp [_StencilComp]
            Pass [_StencilOp]
            ReadMask [_StencilReadMask]
            WriteMask [_StencilWriteMask]
        }

        Cull Off
        Lighting Off
        ZWrite Off
        ZTest [unity_GUIZTestMode]
        Blend SrcAlpha OneMinusSrcAlpha
        ColorMask [_ColorMask]

        Pass
        {
            Name "Default"
        CGPROGRAM
            #pragma vertex vert
            #pragma geometry geom
            #pragma fragment frag
            #pragma target 5.0

            #include "UnityCG.cginc"
            #include "UnityUI.cginc"

            #pragma multi_compile __ UNITY_UI_CLIP_RECT
            #pragma multi_compile __ UNITY_UI_ALPHACLIP

            struct appdata_t
            {
                float4 vertex   : POSITION;
                float4 color    : COLOR;
                float2 texcoord : TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct g2f
            {
                float4 vertex   : SV_POSITION;
                fixed4 color    : COLOR;
                float2 texcoord  : TEXCOORD0;
                float4 worldPosition : TEXCOORD1;
                UNITY_VERTEX_OUTPUT_STEREO
            };

            sampler2D _MainTex;
            fixed4 _Color;
            fixed4 _TextureSampleAdd;
            float4 _ClipRect;
            float4 _MainTex_ST;

			//Geometryシェーダで処理するので何もしない
			appdata_t vert(appdata_t v)
            {
				return v;
            }

			//VertexShaderで行っていた処理をそのまま行う
			[maxvertexcount(3)]
			void geom(triangle appdata_t input[3], inout TriangleStream<g2f> outStream)
			{
				[unroll]
				for (int i = 0; i < 3; i++)
				{
					appdata_t v = input[i];

					g2f o;
					UNITY_SETUP_INSTANCE_ID(v);
					UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(OUT);
					o.worldPosition = v.vertex;
					o.vertex = UnityObjectToClipPos(o.worldPosition);
					o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
					o.color = v.color * _Color;
					outStream.Append(o);
				}
				outStream.RestartStrip();
			}

            fixed4 frag(g2f IN) : SV_Target
            {
                half4 color = (tex2D(_MainTex, IN.texcoord) + _TextureSampleAdd) * IN.color;

                #ifdef UNITY_UI_CLIP_RECT
                color.a *= UnityGet2DClipping(IN.worldPosition.xy, _ClipRect);
                #endif

                #ifdef UNITY_UI_ALPHACLIP
                clip (color.a - 0.001);
                #endif

                return color;
            }
        ENDCG
        }
    }
}

参考にさせて頂いたのはこちら
wordpress.notargs.com
edom18.hateblo.jp
これを起点として、何かできたらまた記事書きます。
音沙汰なかったら察してください

C#6以降で使える文字列補間

普段C#6が使えない環境なので知らなかったけど、これめっちゃ便利な予感。
docs.microsoft.com
C#6以降しか使えないので、とりあえず最新のUnity2018.3でテスト(2018.1以降なら使えるはず)。

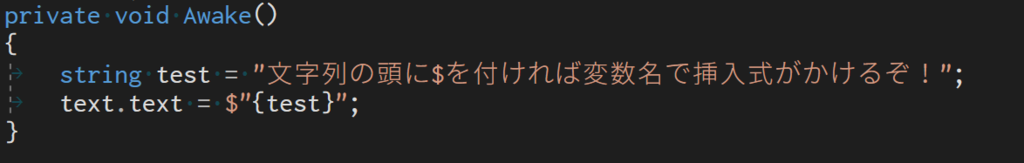

f:id:ScreenPocket:20181216012512p:plain

$マークを付ければこんな指定ができる。
※$マークを付けなかったら普通にFormatException

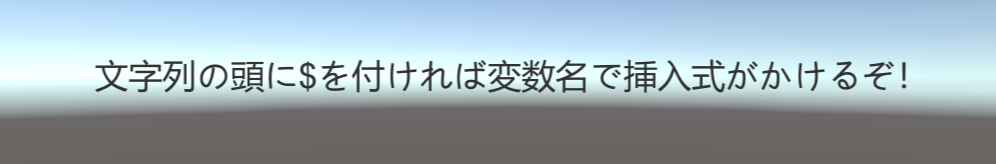

f:id:ScreenPocket:20181216012524p:plain

表示された!
という事で、使っていこうと思います。

UI.Textの文字をジャンプさせる頂点シェーダ

Twitterで投稿した文字をジャンプさせるシェーダを貼っておきます

  • builtin_shaders-2018.2.12f1 の UI/Defaultベースで作成しています
Shader "ScreenPocket/UI/Default/Font/Jump"
{
	Properties
	{
		[PerRendererData] _MainTex("Sprite Texture", 2D) = "white" {}
		_Color("Tint", Color) = (1,1,1,1)

		_StencilComp("Stencil Comparison", Float) = 8
		_Stencil("Stencil ID", Float) = 0
		_StencilOp("Stencil Operation", Float) = 0
		_StencilWriteMask("Stencil Write Mask", Float) = 255
		_StencilReadMask("Stencil Read Mask", Float) = 255

		_ColorMask("Color Mask", Float) = 15

		[Toggle(UNITY_UI_ALPHACLIP)] _UseUIAlphaClip("Use Alpha Clip", Float) = 0
	}

		SubShader
		{
			Tags
			{
				"Queue" = "Transparent"
				"IgnoreProjector" = "True"
				"RenderType" = "Transparent"
				"PreviewType" = "Plane"
				"CanUseSpriteAtlas" = "True"
			}

			Stencil
			{
				Ref[_Stencil]
				Comp[_StencilComp]
				Pass[_StencilOp]
				ReadMask[_StencilReadMask]
				WriteMask[_StencilWriteMask]
			}

			Cull Off
			Lighting Off
			ZWrite Off
			ZTest[unity_GUIZTestMode]
			Blend SrcAlpha OneMinusSrcAlpha
			ColorMask[_ColorMask]

			Pass
			{
				Name "Default"
			CGPROGRAM
				#pragma vertex vert
				#pragma fragment frag
				#pragma target 2.0

				#include "UnityCG.cginc"
				#include "UnityUI.cginc"

				#pragma multi_compile __ UNITY_UI_CLIP_RECT
				#pragma multi_compile __ UNITY_UI_ALPHACLIP

				struct appdata_t
				{
					float4 vertex   : POSITION;
					float4 color    : COLOR;
					float2 texcoord : TEXCOORD0;
					UNITY_VERTEX_INPUT_INSTANCE_ID
					uint index : SV_VertexID;
				};

				struct v2f
				{
					float4 vertex   : SV_POSITION;
					fixed4 color : COLOR;
					float2 texcoord  : TEXCOORD0;
					float4 worldPosition : TEXCOORD1;
					UNITY_VERTEX_OUTPUT_STEREO
				};

				sampler2D _MainTex;
				fixed4 _Color;
				fixed4 _TextureSampleAdd;
				float4 _ClipRect;
				float4 _MainTex_ST;

				v2f vert(appdata_t v)
				{
					v2f OUT;
					UNITY_SETUP_INSTANCE_ID(v);
					UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(OUT);
					OUT.worldPosition = v.vertex;

					float charId = floor(v.index / 2);
					charId = (-charId + charId * 2) + 1;
					float radian = radians(charId * 10 + frac(_Time.y) * -360);
					OUT.worldPosition.y += saturate(sin(radian)) * 50;

					OUT.vertex = UnityObjectToClipPos(OUT.worldPosition);

					OUT.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);

					OUT.color = v.color * _Color;
					return OUT;
				}

				fixed4 frag(v2f IN) : SV_Target
				{
					half4 color = (tex2D(_MainTex, IN.texcoord) + _TextureSampleAdd) * IN.color;

					#ifdef UNITY_UI_CLIP_RECT
					color.a *= UnityGet2DClipping(IN.worldPosition.xy, _ClipRect);
					#endif

					#ifdef UNITY_UI_ALPHACLIP
					clip(color.a - 0.001);
					#endif

					return color;
				}
			ENDCG
			}
		}
}

使い方は新しく作ったマテリアルにこのシェーダをくっつけて、TextComponentのマテリアル項目にそのマテリアルをアタッチして下さい。
調整したい場合は * 10 の値とか、 * 50 の値とかを調整すればよいです

大宮ゲーム開発部 活動報告 2018年9月

さて、9月頭に一念発起して発足した「大宮ゲーム開発部」ですが、一先ず下記の動きがありました

・部員1名→4名に増員
・ゲーム開発もくもく会を毎週(計5回)開催
 もくもく会のには、部員と私含めて5名が参加
もくもく会を活用した個人制作「飛び箱」を開発中

www.youtube.com

次回もくもく会は10/14(日)を予定しています
atnd.org
少し期間が空きますが、大宮近郊在住で興味がある方はぜひご参加ください

試しにベータ版のUnityをインストールしたら、2018.2.9f1もおかしくなってしまった時の対処法

試しにβ版を入れたところビルドが通らなくなってしまったので、対処法をメモ書き。

アンインストールやら再インストールやらを試しましたがそれでも治らず、
結局 Help > Reset Packages Default を選択 すると元に戻りました。
